超大和級戦艦紀伊

super yamato class battleship kii

＃超大和級戦艦

学研から発行されている架空戦記「不沈戦艦紀伊」を読んで興味を持ち超大和級戦艦を模型化しました。
作中の設定やA-150の情報を元に１／７００で作りました。
タミヤのウォーターラインのキット二つ分の艦体を切り刻み大和の平面図を拡大した図を基準に貼り合わせました。
上記の作中では副砲は重巡洋艦に採用されていた２０ｃｍ三連装砲を搭載となっています。
しかし史実には三連装砲を主砲とした重巡洋艦は無いはずで、何故そうなっているのか不明です。
取り合えず連装砲塔を組み合わせて三連装砲塔を二つ作ってみました。
主砲や艦橋等のパーツが出来た時点でこれを仮配置してみると余裕が無くて詰め込み過ぎに見えました。
更に作中ではこの副砲塔の装甲の脆弱さが紀伊型の欠点だとされています。
それならと２０ｃｍ三連装砲は捨てて１４ｃｍ連装砲に置き換える事にしました。
阿賀野のキットの主砲を流用し利根のキットの主砲の８ｍ測距儀を乗せて作りました。
阿賀野型の砲塔そのままでは装甲が弱いので充分な追加装甲を施したとしました。

次に高角砲ですが大和の配置に倣って大和の倍となる６列２４基を配置としました。
これを完成した紀伊の艦体に配置して見た所それだけで艦幅いっぱいです。
紀伊型には大和より大きな艦橋を置くべきかと考えていましたがそのスペースが有りません。
そのため艦橋は大和のものをそのまま使い、測距義だけ１７ｍに改造しました。
同様に煙突も横には広げられないので縦方向に太らせて大和型より容量を大きくしています。

上記作中では設計準備段階で大和の図面を拡大するだけで紀伊型の図面と出来ると判り設計期間を短縮出来たとされています。
それに倣って主砲・副砲以外の装備は大和の部品をそのまま使い、艦様も大和を拡大した形状と決めて作りました。
ただし高角砲や機銃は全て防盾付きとし、射撃指揮装置も防盾付きとしています。
これは大和型の１８インチ砲より更に大量の炸薬を使う２０インチ主砲発射時の爆風の影響を考えたからです。
同様に甲板上の主砲塔の周囲はその爆風の影響が大き過ぎるので機銃やその他の備品は置かないとしました。
なので２５ｍｍ機銃座は艦橋周辺に集中して配置として必要な数を並べた結果が御覧のとおりです。

 （この辺の画像は未だ仮組だった頃の物なので隙間・ズレが有ります）

現状はこのような状態です。

できれば大和坂を作り込みたいのですが 、どうしようかなと思案中です。

大戦末期には噴進砲が開発され主要な艦船に搭載されたそうで、この紀伊型にも搭載されたと上記作中には書かれています。

そこでどんなものが有ったのか資料探しをしてみました。
資料は見付かりましたが残念ながら実戦において良い結果を残してはいないようです。
現在、複数の模型メーカーから噴進砲のキットが発売されています。
ですが、防盾が無くて操作員がロケット弾の噴射炎に晒される構造になってたり。
これを２０インチ砲の苛烈な爆風に曝される紀伊型に積むのはどうなんでしょう。
主砲塔から離れた艦首や艦尾にならその爆風の影響を考えずにキットのままで配置出来るかな？と。

大和と紀伊

with improved yamat

大和型の船体に２０インチ連装砲を搭載させたものを超大和型と言うんだそうで、

この紀伊型はそれに続くものなので超超大和型と言うのが適切なんだとか。

ですが大和型の次に紀伊型の建造が決定した世界では超大和型は生まれない？

当時存った造船所では３００m超の艦は作れなかったとか

２０インチ三連装砲は技術も資材も足りないから無理だったとか

高角砲は長１０サンチ砲塔１２基にすべきとか

マニアな皆さんのお言葉が聞こえてきますが

その解決策として周辺に鉱山が散在する旅順造船所新設があり

この艦の設計時期は秋月が出て来る前で
他艦と部品・弾薬の供用が出来る５インチ砲を採用するのが適切だと思います
副砲も他艦に採用されていて弾薬の共用が出来る１４サンチ砲で良いかなと

不沈戦艦紀伊

98(バグが有るようでこの辺の文字サイズや文字色は何度訂正しても修正できません)

熊野 １９４６

 kumano 1946                  ＃熊野改

熊野は栗田艦隊の一艦としてレイテ湾突入戦に参加しました

その中で米軍機の攻撃で機関を損傷し速度が出せなくなり艦隊に追随出来なくなりました

止む無く単艦で引き返し泊地に帰還しその後修理の為にマニラへ向かいました

そして応急修理の後本土帰還を目指しましたがその途中で米軍機の攻撃を受けて沈んでしまいました

何とも残念な最後なので大破しながらも何とか本土に帰り着いたとして

修理と共に装備強化改装を受けた架空艦「熊野改」を作ってみました

大戦後期に登場したエセックス級空母やアイオワ級戦艦は高速で紀伊・尾張でも追い付けません

日本艦隊が運良く近距離で補足出来たとしても米艦隊は紀伊・尾張に正面から砲撃戦を挑もうとはしないでしょう

空母群は護衛艦船に守られながら高速で退避し航空攻撃を仕掛けてくるでしょう

なので米艦隊追撃の主役となるのは速度で勝る巡洋艦になるはずです

しかし空母に近付けばアイオワ級戦艦以下多数の艦船に砲戦を挑まれるはずです

重巡の8インチ砲10門では力不足で手も足も出ないでしょう

と言う事で8インチ砲も雷装も艦載機関連設備も外し比叡から外された14インチ砲塔を無理矢理積んで

逃げる空母の足を止めるために独走する突撃艦にする事にしました

これに阿賀野1946が追随し高速化された比叡1946も続くと言う想定です

三隈1946を作っている最中に思い付き

湧いてきたイメージを忘れる前に形にするべきとして

三隈の作業を止めて急ぎ作り出し取り敢えず形になったので載せる事にしました

横方向へ主砲を斉射したら横転してしまうでしょうから側面には横転防止策を兼ねた構造装甲を付けました

艦底にキールを二本貼り着けてこの上に14インチ砲塔を載せてそれを包む艦底を一層追加して復元性の増進と

重量増対策を取ってと大改装になっちゃいますね



艦体側面に補強材兼構造装甲を追加しました

この補強材が上甲板の下で前後の主砲を囲み砲塔で生じる主砲発射の反動を吸収分散させるとしています

また艦首側に浮力不足が有るとして艦首を延長し先端に向けて甲板を高くして凌波性も確保したとしました

阿賀野型や大淀の様に幅の有るフレアを付ける事も考えましたが最上型の特徴を残す為にそのままにしました

1番主砲は重心に近付ける為に艦橋直前に起き

2番主砲は前方への射界を広くする為に中央構造部から離した位置に置きました

14インチ砲の爆風に耐えられるようには作られていないであろう備品は甲板上には配置出来ないでしょう

なので主砲の他には何も載せられません

米空母の足を止める事だけを目指して突進する突撃艦です

勿論三式弾を撃てばその威力は8インチ砲より大きいでしょうから防空艦としても有用になるでしょうか

（現状仮組状態で各種装備の配置を悩んでいる最中です やはり艦尾に零観くらい搭載した方が良いかなとか）

三隈 １９４６



mikuma 1946

三隈は最上型の一艦として誕生しミッドウェー海戦時に操艦ミスから最上と衝突し

速度が出なくなったところを米軍機に発見されその攻撃で沈んでしまった残念な艦です

なのでこの攻撃で大破しながらもなんとか戦線を離脱し日本に辿り着いたとして

修理改装を受けたらどうなったかを考えて作る事にしました

今回は既存のキットは流用せずに作る事にしました

最上をはじめ未着手なキットは幾つか開封もせずに保管しているのですが

ネット上に多数流通している上級者な皆さんの作品の様には組み上げられないのは明らかです

なので全てジャンクパーツとスチロール製の家庭用品を使ったフルスクラッチです

三隈は沈没直前に撮影された写真が有名ですね

艦上構造物がほぼ全壊に至り浮いているのが不自然に見えるほど悲惨な状態でした

燃料タンクや主砲の弾火薬庫に敵弾が当たらなかった為に火災・誘爆等が起きなかったのでしょうか

そこであの時点で友軍が救援に駆け付け米軍機を追い払い最上共々曳航して本土に帰還出来たとしました

艦体は艦首方向へ延伸し艦幅も増やして15000tほどとして作っています

最上1944・最上1946と作りましたがそれらと同様に空母にしようと考えてます

日本近海に戦域を狭められた大戦末期に航空攻撃を主体に攻めてくる米軍に対して

紀伊・尾張を守る戦闘機は可能な限り集めたいはずです

対空戦闘に忙殺されて敵艦に砲撃を仕掛ける機会が得られないと言う状況が「不沈戦艦紀伊」でも多々有ります

なので少ない戦闘機を可能な限り長時間艦隊直援機として滞空させ紀伊・尾張に近付く前に対処したいはずです

そんな要求に応じようとするとどんな空母になるのか

しかし有力な技術者は旅順港に集約され

大破した陸奥や比叡を改修している中で資材も人材も不十分だった

そんな状況下で本土まで曳航されてきた三隈は艦体中央部の損傷が特に酷く

機関も修理するより新品と交換したほうが工数が少ないと判断されたとしました

紀伊・尾張を中心とした戦艦部隊を主力とした艦隊建立を目指していた架空世界で

巡洋艦は雷装を強化した改鈴谷型の量産が計画されていたとしました

しかし開戦以来航空機の活躍が目覚ましくミッドウェー海戦では主力の空母4隻を失った日本軍

米軍はエセックス級空母の大量生産を決め一年後には多数の空母を主力とした戦闘を仕掛けてくるのは明らか

紀伊・尾張が対航空機戦を十分に考慮した不沈艦として完成したとしても

魚雷を食らえば少なからず速度は落ち爆弾が直撃すれば自慢の対空火砲も沈黙する

戦艦部隊を主力とする艦隊を目指すとしてもやはり艦隊直援空母は必要と言う情勢になった

巡洋艦の建造方針も雷装を持たず対空砲を多数装備した鞍馬型の量産に変更となった

で解体した方が良いと見られていた三隈に建造中止となった改鈴谷型巡洋艦の未完成な艦体や機関を合わせて

艦隊直援航空隊を運用する空母に改修する事になったとしました

ここでミッドウェー海戦の戦訓から

帰還した航空隊の収容と補給を終えた航空隊の発艦を並行して行える空母にする事が求められたとしました

その結果

発艦用の飛行甲板の上に着艦用の飛行甲板を載せる二層甲板の空母になったとしました

また将来完成すると見込まれていた航空機はどれも大型エンジンを積んで重量が嵩み

発艦用飛行甲板も従来より長くする必要が有る事から艦体中央部を延長したとしました

まだまだ仮組みです

着艦用甲板の下は全て航空機の補給・修理の為の格納スペースに充てるとして

対空火器の弾薬庫や人員控室は砲架の下の箱の中に収めるとしました

煙突も発艦用飛行甲板の下から艦外に出し航空機格納庫の外壁に沿って登り排気口を上に持ち上げました

重巡洋艦の艦体の図面を元にして作られたと言う龍驤を手本としたが

十分な鋼材も集まらず作業員も未熟な者が多い状況で複雑な加工が必要な構造物は作れない

等々を考えて龍驤の様な上部構造物の拡幅等はしていないのですがどうなんでしょう

航続距離が短い紫電でも陸軍機でも着艦用装備を追加して本土の飛行場から飛来し

主力艦隊から離れた海域に居るのこの艦で補給を受けながら艦隊直援機として長時間運用出来る特務艦ですね

技術者不足・作業員不足・資材不足な横須賀で造られた戦時急造艦として

簡単な構造の図面を引いて手に入った鋼材をとにかく溶接して強度を確保した粗雑な艦様を目指しました

前部飛行甲板

組んだ時には問題無かったのですがその下のフレームが接着剤の蒸発に伴う挽けで歪んできてしまいました

頭痛いです・・・

-96

陸奥１９４６

陸奥１９４６（長門１９４６）

これは元々、武蔵喪失後に大和の僚艦とする為に長門を改装したという設定で作ったものです。
これを作り始めた頃は知識が浅くて、1946年までにこの改装が出来るかどうか考えていませんでした。
レイテ戦後即本土に戻され入渠したとしても、当時の状況で僅か一年でこんな大改装をするのは無理ですね。
そこで思い出したのが陸奥です。
柱島沖停泊中に起きた謎の爆発事故で沈没したという残念な最後。
これを事故直後の対応が奏功し沈まずに済み、修理改修が行われたらと考えました。
陸奥の爆発事故は第３主砲の弾薬庫で起こり、第３主砲は吹き飛び船体はそこで二つに折れたとのこと。
もしそこまでの破壊が起きず沈没を免れたとしても、これを元通りに復旧するのは相当な工期が必要でしょう。
そこで紀伊型建造決定に伴い建造中止となった大和型３・４号艦用に作られた装備を流用したとしました。
史実では信濃は建造途中で空母として就役させると決まり、信濃用に作られた主砲搭は終戦まで放置されていたそうです。

紀伊型が建造された架空世界で大和型３・４号艦は大和・武蔵に続いて建造が進んでいた。

紀伊型建造確定と同時にこの２艦の建造は中止され、準備されていた資材は紀伊型建造用として旅順へ送られた。

既に完成していた主砲塔・測距儀等の大和型専用装備は将来起こるであろう大和・武蔵の修理用に保存された。

これらを陸奥に流用すれば喪失した第３主砲塔とその周辺を新造するより簡単で火力の増強にもなるとしました。

高角砲は武蔵に追加搭載する予定で作られたが間に合わずに納入された物を流用したとして6基増やしました。

内火艇等は上甲板に配置すると主砲の爆風で破損してしまいます。

なので２番主砲塔の周囲に密閉式の格納庫を作り収納するとしました。

2番主砲塔の脇にボートを一つ置いてありますが、実際にはその甲板の下に有る格納庫に入れ、

張り出している甲板の裏に有るホイストを使って搬出入をするとしました。

艦橋と後鐘楼の間は終戦後に撮影された長門の画像を参考に床を張って２５ｍｍ三連装機銃を並べました。

その床下は人員控室と弾薬庫で一杯でしょう。

長門改として作り始めたので長門の名残を残そうと意識して煙突周りは長門のままにした。

のですが存在しないはずな陸奥改なのだから煙突に付いている二連装機銃座は外し、

その下側に三連装機銃座を増やした方が重心も下がるし良いかと考え中です。

16インチ連装砲塔二基を外して遥かに重い18インチ三連装砲塔二基を載せた後部。

そのままでは当然浮力不足なので２０ｍほど延伸して排水量を増やしたのですが、

その形状は長門型の図面を流用して作ったので大和型の様なオーバルテールにしなかったとしました。

艦首も浮力増進や速力増進の為に延長したが、こちらも翔鶴や阿賀野の様な幅の有るフレアは付けなかった。

真珠湾でサルベージされ最新艦と同様な装備・艦様を採用し変容した米軍の旧式戦艦達とは違い、

実績の無い新技術は採用しない改装工事担当者の思想が反映された艦様ということにしました。

私としてはこの艦尾の形状が好きなのでそうしただけなのですが。

では艦載機はどうするのか、を迷っています。

扶桑は狭い艦尾に水上機を載せていたようですが、それに倣うにしても１８インチ砲の爆風対策は必須で

更にカタパルトとクレーンを付けたら艦尾が重たくなってしまいます。

１８インチ砲への主砲換装に伴う艦体の補強による重量増は相当なモノなはずですので、

このままにして２５ｍｍ機銃座を並べた方が主戦場が日本近海に狭められた末期感が有っていいかなと。

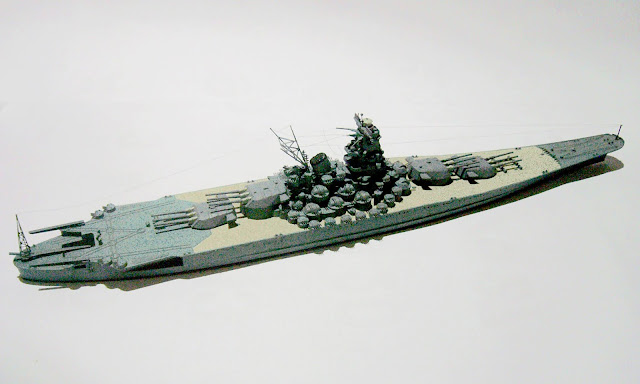

大和 １９４６

YAMATO 1946

史実では沖縄戦で沈没してしまった大和ですが、「不沈戦艦紀伊」では大破しながらもなんとか生還しています。

沖縄戦で大破しながらも旅順港に帰還し、修理・改修された大和改を作ってみました。

架空戦記「不沈戦艦紀伊」では、大和は沖縄防衛戦で大破するも生還しています。

史実では予備射撃指揮塔に米軍機の爆弾が命中して火災が発生し、沈没まで延焼が続いていたそうです。

で破損個所の修復と共に強化改修をしたらどうなったか。

先ず、大和型３・4号艦用に製造され納入されたが建造中止となり放置されていた主砲塔を一基追加としました。

射撃指揮塔や副砲二基を外しても後部の主砲一基分の重量増を補えないでしょう。

そこで高角砲二基を２番主砲塔の後ろに移動させ、強制排気装置を増設し煙突を縮小・軽量化したとしました。

これはタミヤの旧金型の大和のキットを元に作った物です。

作ったのはもう２０年以上前の事です。

昨今の様に有用な情報がネットで簡単に収集出来る頃では無かったので今見ると良くない所が多々あります。

今後改修したいです。

先ずは３番主砲塔の位置を低くし、小さくしてしまった煙突を元に戻したいです。

武蔵の２５ｍｍ機銃の射撃指揮官が残した報告書によると、

旋回速度が遅い２５ｍｍ機銃座は米軍機の速度に対応出来なかったそうです。

その為、撃った弾丸の軌跡を見ながら機銃の射角を敵機の前面に飛ぶように修正して漸く命中出来たと。

これを実現出来たのは４５発連射出来る三連装機銃だけだったそうです。

二連装や単装の機銃では射角修正している間に弾切れになるので全く役に立たなかったとの事。

これを根拠に２５ｍｍ機銃は三連装だけを搭載する事にしたと設定しました。

最上１９４４

MOGAMI 1944

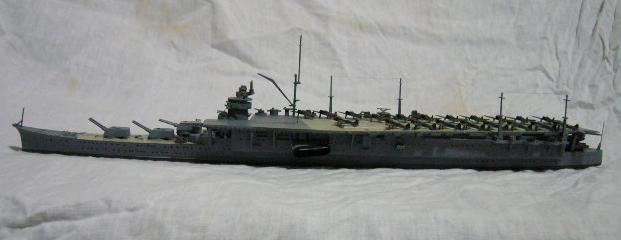

ミッドウェー海戦で大破した最上は修理・改装され艦体後部に水上機を多数搭載する航空巡洋艦になりました。

しかしレイテ海戦で西村艦隊に参加し、その水上機を活躍させる機会も得られず沈没しました。

そこで、水上機ではなく通常機を運用出来る飛行甲板付きの航空巡洋艦に改装された架空艦を作りました。

あくまで最上に見えるように艦橋より前は元のまま修復したとしました。

重くて場所を取るエレベータは艦中央部にあたる艦橋のすぐ後ろに一基のみ設置。

万一故障した場合の為にクレーンをその横に立てました。

出来るだけ着艦用飛行甲板の距離を長くする為に斜め甲板を採用しました。

煙突はその排気が発着艦に影響しないように左舷側面から斜め後ろ向きに突出。

左舷側は飛行甲板が大きく張り出している為25㎜機銃2基しか置けません。

なので、高角砲は右舷側にのみ配置し、その位置を高くする事で左舷側にも撃てるとしました。

あくまで「航空巡洋艦最上」への改装としたのでこんな形になってしまいましたが、

艦橋の周囲で出来る乱流を斜め前から受けながらの着艦は難易度が高いでしょうね。

更に着艦に失敗したら艦橋を回避しながら前方に離脱する必要が有り、低練度なパイロットでは無理でしょうね。

離艦用甲板は無いのでカタパルトで艦橋横から強制射出です。

当時の日本のカタパルトは性能が低く、米軍の様に装備満載した攻撃機の射出等は出来なかったそうで。

運用出来たのは零戦のような軽い機体のみでしょう。

２０機程の戦闘機のみを搭載した艦隊を守る直援空母としての運用に限られると言ったところでしょうか。

龍驤と言う前例が有りますがこれも相当なトップヘビーです。

水線下にバルジを増設するなどの対策も必要ですね。

最上１９４６

MOGAMI１９４６

1944は「航空巡洋艦最上」に見えるように拘ってかなり無理が有る改装になってしまいました。

では完全な軽空母に改装したらどうなるかと作ってみました。

「不沈戦艦紀伊」では紀伊・尾張が建造された影響で大鳳以降の空母は建造されなかったとされています。

確かに当時の日本の状況で紀伊・尾張に続き鞍馬型重巡2隻と十六夜型駆逐艦等を建造したら？

２戦艦と並行して大型艦を作る余力は無かったでしょうし、戦艦主兵主義な作戦が遂行されたでしょう。

そして戦艦が真珠湾で全滅したので空母を主力に戦う事になった米軍の航空攻撃に押され対空戦力の需要が高まる。

なので大破して帰還してきた最上は艦隊直掩用空母に改装されることになったとします。

技術的には大鳳に採用された手法は全部投入され、航空攻撃に耐性が有る空母になるとする。

となれば大鳳に良く似た艦様になると考えました。

飛行甲板は対爆構造な高強度甲板を採用。

飛行甲板が重いのでトップヘビーにならないように航空機格納庫は一層のみで、飛行甲板は極力低く。

低い艦首に凌波性を付ける為に艦首はエンクローズドバウを採用。

煙突は艦橋と一体型にするところですが、隼鷹型で重心がズレて常に傾いてしまう欠点が露わになり不採用。

艦体側面から突出させる従来型を踏襲するとしました。

高角砲は左右双方に撃てるように飛行甲板と同じ高さに2基のみ設置。

２５ｍｍ機銃も飛行甲板越しに全方位に撃てるように高めに設置。　

墳進砲を積む予定だったが間に合わず取り敢えず２５ｍｍ機銃を設置。

艦橋や高角砲を右舷に纏めてしまったので重量の平衡を考えて前部エレベータは左舷寄りに設置。

後部エレベータは左舷の舷側が倒れて架台となる暴露式。

煙突も左舷に出しました。

艦載機搬入用クレーンも内火艇格納庫も左舷に設置です。

こんな大改装では完成するのは46年頃でレイテ海戦には間に合いません。

紀伊・尾張の活躍で日本本土へのＢ２９による爆撃は大規模には行われずに済み、

新型航空機の開発が史実より早く進展したと言う事にして、

艦載機は45年に正式採用され艦載機に改修された震電改を搭載としました。
